催化劑水蒸氣提籃老化裝置用途和結構說明

催化劑老化蒸汽籃裝置的用途：該設備主要用于催化劑蒸汽老化試驗，供催化劑生產商和科研部門使用。

催化劑水蒸氣提籃老化裝置主要技術指標：

可配工藝管外徑:Φ90MM  工作溫度范圍:300~900℃

恒溫區長度及精度:工作溫度800℃ , 300MM/士1℃

升溫時間（室溫升至800℃ ）≤50MIN   最大加熱功率:8KVA/爐

爐恒溫功率：2KVA/爐  供電電源：三相五線， 380VAC , 50 日 Z

外形尺寸：2640（長）x 1200（寬）x 1900（高）

催化劑水蒸氣提籃老化裝置結構說明：

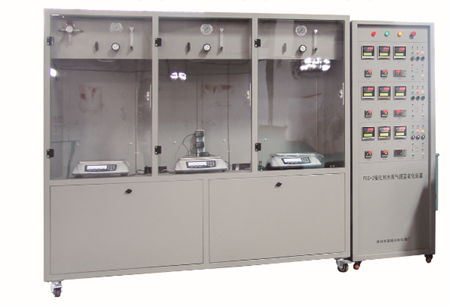

該裝置由二個部分組成，爐體電源調節機箱和控制柜。

( 1 ）爐功率調節案例：三臺獨立的時效爐（測試儀），預熱爐，電子秤，計量泵，變壓器，開關電源調節器組件。A.時效爐，電爐加熱絲進口高溫爐絲，三期加熱爐，三層溫控，保溫層為進口高溫硅酸鋁纖維氈。B：預熱爐預熱水預熱，高溫加熱棒加熱，換熱器采用ΦMM不銹鋼盤管盤繞。

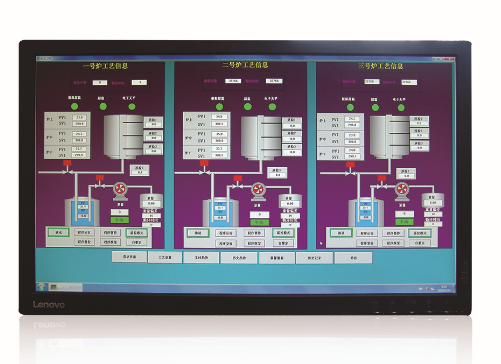

C電子稱：采用進口產品，通過 RS232 串行口與計算機通訊，可實時顯示水罐的重量。

D計量泵：采用進口產品，用來控制進水量，由控制柜上泵控制器輸出電流控制泵流量，其流量大小可在計算機設計,P0-100對應泵的流量大小。

E電源調節器部件二采用進口的功率調節器節板、調節模塊，穩定可靠。「變壓器：用于提供老化爐加熱的電熱，采用隔離低壓供電，安全可靠。 G 開關架：電源進線、功率電源上電控制及控制器總電開關。

( 2 ）控制柜：

控制柜是設備的控制核心，上部控制用于三相指令和急停開關。以下三組控制單元操作，自上而下控制爐號。 1（左），沒有。 2爐和爐號3（右）。每座爐子，一套獨立的控制系統，采用進口智能控制器，溫度，自動控制閥，注入泵。

安全互鎖保護與報警

為了保證裝置的安全運行和快速診斷故障，具有多種安全互鎖裝置和故障報警功能。

 A ．超溫報警：當爐溫超過設定值，并高于報警設定值時，屏幕會顯示超溫報警、訊響。

B ．極限超溫報警：由于故障，爐溫超過報警設定值繼續升高，達到極限設定值時，響，超溫的加熱器會斷電。從而避免了加熱器被燒壞。

C ．意外保護損壞：當控制熱電偶斷開或接觸不良時，將出現過熱警報或極限警報狀態，及時通知操作人員故障，從而保護加熱系統。
